Область применения

Преобразователи магнитные поплавковые (ПМП) могут применяться для измерения и контроля уровня жидкости  в системах коммерческого учета и автоматизации производственных объектов в топливной, химической, пищевой отраслях промышленности, на транспорте, в коммунальном хозяйстве, а также в других отраслях. ПМП могут применяться для оснащения резервуаров АЗС, АГЗС,ГНС, нефтебаз, месторождений нефти, танков морских и речных судов, контейнеров-цистерн, автоцистерн, топливных баков и других емкостей и резервуаров.



Виды ПМП

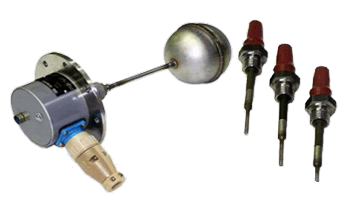

ДАТЧИКИ УРОВНЯ ПМП-022, -052,  053, -152, -165, -185  выдают сигнал о достижении  одного или нескольких значений уровня.



ДАТЧИКИ УРОВНЯ ПМП-022, -052,  053, -152 имеют выход - ”сухие” контакты, ПМП-165, -185 - цифровой выходной сигнал.


СИГНАЛИЗАТОРЫ УРОВНЯ (сигнализаторы МС-3-2Р-..., МС-П-..., МС-ПА-..., МС-1-НВМА  в комплекте с датчиками уровня ПМП-066, -088, -095, -099, -112,-115, -117, -125, -135, -145) обеспечивают подачу светового, звукового сигналов и управление исполнительными механизмами.


ДАТЧИКИ-ИНДИКАТОРЫ УРОВНЯ ПМП-111, -116, -119, -120 индицируют 11 значений уровня посредством встроенного или выносного светодиодного табло.


УРОВНЕМЕРЫ С АНАЛОГОВЫМ ВЫХОДНЫМ СИГНАЛОМ  ПМП-062, -076 имеют линейно-изменяемый сигнал тока или напряжения, пропорциональный величине уровня жидкости. Могут иметь отдельные контакты, срабатывающие на нижнем и верхнем пределах измерения.

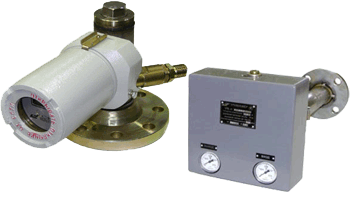

УРОВНЕМЕРЫ С ЦИФРОВЫМ ВЫХОДНЫМ СИГНАЛОМ  (преобразователи магнитные поплавковые ПМП-118, -128, -138, -201 в комплекте со вторичными приборами системы измерительной “СЕНС”)  осуществляют измерение, контроль, отображение параметров среды: уровня, температуры, плотности жидкости (определяются прямым измерением в зависимости от типа ПМП), объема, массы жидкости, масса паровой фазы СУГ (получаются путем вычислений, которые осуществляет контроллер ПМП по заданной программе).  С помощью адаптеров выходной сигнал ПМП может преобразовываться в сигналы других интерфейсов (RS-232, RS-485), а также в аналоговый токовый сигнал 4-20 мА.



Контролируемые среды

Нефть. Мазут. Вода. Газовый конденсат. Светлые нефтепродукты: бензин, дизельное топливо и др. Сжиженные углеводородные газы (СУГ): пропан-бутан и др. Авиационное топливо. Амил. Гептил. Аммиак. Одорант. Двуокись углерода. Кислоты. Щелочи. Спирты. Пищевые среды: вода, молоко, растительное масло, этиловый спирт и др. Стойкость к агрессивным средам ограничена свойствами материалов, применяемых для изготовления элементов ПМП, контактирующих с контролируемой средой.
Применение  в средах под давлением определяется  соответствующим вариантом крепления (фланец, резьбовой штуцер) и типом поплавка.

Устройство и взрывозащита

ПМП состоят из корпуса с направляющей (трубой), по которой свободно перемещаются один или несколько поплавков с кольцевыми магнитами, и воздействуют на чувствительные элемент (герконы или стержень из манитострикционного сплава), расположенные внутри направляющей. Корпус ПМП имеет кабельный ввод, который может оснащаться устройствами крепления защитной оболочки кабеля. Для контроля и измерения межфазного уровня, например, уровня раздела сред “нефть-вода”, применяются утяжеленные поплавки. Для измерения плотности применяется комплект из двух поплавков: поплавка  уровня и поплавка плотности, выполненного по аналогии с ареометром. Измерение температуры осуществляют интегральные датчики температуры, распределенные по длине направляющей.
Применение ПМП должно производиться в соответствии с имеющимися  маркировками взрывозащиты:

- Ga/Gb Ex d IIB T3,
- Ga/Gb Ex ia/d IIB T3,
- 0ExiaIIBT6.
